En bref :
Pour vérifier la conformité d’un tableau électrique secondaire, vous devez appliquer strictement la norme NF C 15-100 en contrôlant la section du câble d’alimentation, le calibre des disjoncteurs et la présence de différentiels 30 mA dédiés.
- Alimentation dédiée : câble dimensionné selon l’intensité (ex. 6 mm² pour 32 A, 10 mm² pour 40 A) avec une chute de tension limitée à 2 %.
- Protection des personnes : au moins un interrupteur différentiel 30 mA en tête de rangée, protégeant au maximum 8 circuits terminaux.
- Obligations d’appareillage : différentiel de Type A obligatoire pour la plaque de cuisson, le lave-linge et la recharge VE (IRVE).
- Validation officielle : attestation Consuel Jaune en ligne à 144,67 € TTC pour toute extension neuve ou rénovation lourde.
Comment fonctionne un tableau électrique secondaire ?

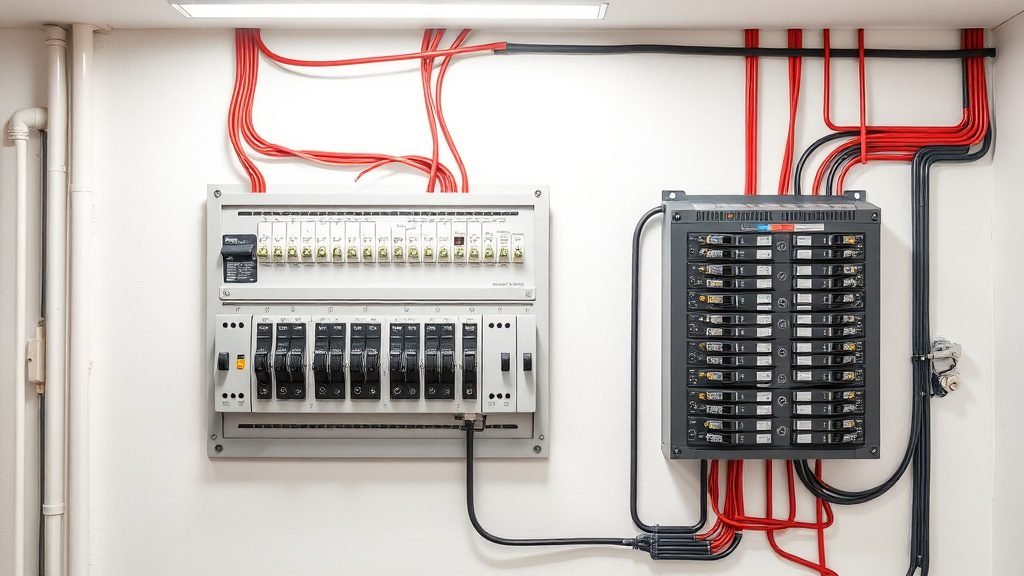

Un tableau électrique secondaire (ou divisionnaire) est un coffret déporté connecté au tableau principal pour alimenter une zone distante, comme une extension, un garage ou un atelier. Son rôle est de distribuer le courant vers des circuits locaux tout en assurant une protection contre les surcharges, les courts-circuits et les fuites de courant.
L’installation s’effectue en raccordant la ligne d’alimentation au tableau principal via un disjoncteur divisionnaire dédié servant d’organe de coupure. Dans le coffret secondaire, les conducteurs arrivent directement sur un interrupteur différentiel 30 mA qui alimente ensuite une peigne de répartition sur lequel sont clipsés les disjoncteurs terminaux.
Checklist de conformité NF C 15-100 pour coffret divisionnaire
La refonte de la norme NF C 15-100, entrée en vigueur sous la forme de 21 normes distinctes le 23 août 2024 par l’AFNOR, impose un respect strict de la sélectivité et de la sécurité des installations privatives. Voici les points de contrôle techniques à exécuter pas à pas :
1. Emplacement et espace technique (ETEL)
- [ ] Le tableau secondaire est implanté dans l’Espace Technique Électrique du Logement (ETEL) respectant des dimensions minimales de 600 mm de largeur et 250 mm de profondeur.
- [ ] Le coffret est placé à une hauteur accessible, idéalement entre 0,90 m et 1,80 m du sol fini.
- [ ] L’accès reste dégagé de tout obstacle physique ou point d’eau à proximité immédiate.
2. Câble d’alimentation et chute de tension
- [ ] La section minimale de l’alimentation secondaire est de 1,5 mm² pour une protection amont de 16 A.
- [ ] La section du conducteur phase/neutre/terre est adaptée au calibre de protection au niveau du tableau principal (ex. 10 mm² pour 40 A).
- [ ] La chute de tension relative entre le disjoncteur principal et le tableau divisionnaire ne dépasse pas 2 % (selon les règles AFNOR / NF C 15-100).
- [ ] La chute de tension maximale cumulée du disjoncteur de branchement aux prises et circuits terminaux reste sous le seuil de 5 %.
3. Dispositifs différentiels (DDR) et protections de rangée
- [ ] La sensibilité des dispositifs différentiels pour la protection des personnes en tête de rangée est obligatoirement de 30 mA.
- [ ] L’installation globale du logement comprend au moins 2 dispositifs différentiels 30 mA, dont au moins 1 de Type A.
- [ ] Aucun interrupteur ou disjoncteur différentiel 30 mA n’alimente plus de 8 circuits terminaux.
- [ ] Les circuits spécialisés pour plaque de cuisson, lave-linge et borne de recharge pour véhicule électrique (IRVE) sont raccordés sur un différentiel de Type A.
4. Calibrage des disjoncteurs et sections des circuits terminaux
- [ ] Les conducteurs de 1,5 mm² sont protégés par un disjoncteur de calibre maximum 16 A.
- [ ] Les conducteurs de 2,5 mm² sont protégés par un disjoncteur de calibre maximum 20 A.
- [ ] Les conducteurs de 6 mm² sont protégés par un disjoncteur de calibre maximum 32 A.
- [ ] Les conducteurs de 10 mm² sont protégés par un disjoncteur de calibre maximum 40 A.
Correspondance entre section de câble et disjoncteur de protection
Pour éviter l’échauffement des conducteurs et prévenir les incendies, la norme NF C 15-100 impose une adéquation stricte entre la section transversale du cuivre et la valeur nominale du disjoncteur amont.
| Section de câble (mm²) | Calibre max. du disjoncteur (A) | Chute de tension max. tableau | Usage type du circuit |
|---|---|---|---|
| 1,5 mm² | 16 A | 2 % | Alimentation petit tableau ou éclairage |
| 2,5 mm² | 20 A | 2 % | Prises de courant, circuits spécialisés |
| 6 mm² | 32 A | 2 % | Alimentation tableau secondaire distant |
| 10 mm² | 40 A | 2 % | Ligne principale divisionnaire forte puissance |
Diagnostic de panne sur un tableau secondaire : la démarche méthodique
En cas de déclenchement d’une protection sur le coffret secondaire, appliquez une procédure de recherche de défaut structurée :
- Identifier le composant disjoncté : observez si le déclenchement provient du différentiel 30 mA de tête ou d’un disjoncteur terminal. Si le différentiel saute, il s’agit d’une fuite à la terre. S’il s’agit du disjoncteur divisionnaire, cela indique une surcharge ou un court-circuit.
- Isoler les circuits terminaux : abaissez tous les disjoncteurs protégés par le différentiel en cause. Réarmez ensuite l’interrupteur différentiel 30 mA.
- Rechercher le circuit défaillant : réarmez les disjoncteurs terminaux un par un. Le disjoncteur qui fait sauter à nouveau le différentiel identifie précisément la ligne en défaut.
- Contrôler la ligne et les récepteurs : débranchez tous les appareils reliés au circuit incriminé. Si le problème persiste, contrôlez le serrage des borniers sous hors tension et mesurez l’isolement des câbles à l’aide d’un contrôleur d’isolement sous 500 V CC.
Démarches obligatoires et tarifs de l’attestation Consuel
Lorsque le tableau électrique secondaire alimente une nouvelle emprise (dépendance, studio indépendant ou extension soumise à permis de construire ou déclaration préalable de travaux), l’installation doit faire l’objet d’un contrôle de conformité par l’organisme CONSUEL.
Pour un logement particulier en métropole, l’attestation de conformité Consuel Jaune s’obtient aux tarifs officiels suivants :
- Attestation Consuel Jaune (format électronique) : 144,67 € TTC pour les particuliers.
- Attestation Consuel Jaune (format papier) : 146,15 € TTC pour les non-professionnels.
- Contre-visite de chantier : en cas de non-conformités relevées lors de la première inspection, la visite supplémentaire est facturée 233,62 € TTC.
L’instruction du dossier et la programmation de la visite d’inspection nécessitent généralement un délai de 15 à 20 jours ouvrés. Il convient donc d’anticiper la demande avant le raccordement définitif au réseau par Enedis.
Questions fréquentes
Comment choisir le câble d’alimentation pour un tableau secondaire ?
La section dépend de la distance et de l’intensité maximale du disjoncteur d’alimentation du tableau principal. Selon la norme NF C 15-100, la chute de tension maximale autorisée entre le tableau principal et le divisionnaire est de 2 %. On utilise généralement du 6 mm² pour 32 A ou du 10 mm² pour 40 A.
Combien d’interrupteurs différentiels faut-il placer dans un tableau secondaire ?
L’installation globale du logement doit comporter au moins 2 dispositifs différentiels 30 mA, dont 1 de Type A. Dans le coffret secondaire, un différentiel 30 mA est obligatoire par rangée activée, avec une limite stricte de 8 circuits terminaux alimentés par un même interrupteur différentiel.
Le Consuel est-il obligatoire pour ajouter un tableau divisionnaire ?
L’attestation Consuel Jaune est obligatoire pour toute création de nouveau point de livraison ou rénovation lourde avec mise hors tension. Pour un particulier, le formulaire électronique coûte 144,67 € TTC. En cas de non-conformité exigeant une contre-visite, une facturation de 233,62 € TTC s’applique.
