En bref :
Pour vérifier la bonne installation d’une VMC double flux, contrôlez la conformité des réseaux aérauliques, l’équilibrage des débits et les passages d’air sous les portes.
- Taux de non-conformité : Selon le Cerema (2023), 70 % des installations de ventilation neuves présentaient des défauts avant l’entrée en vigueur de la RE2020.
- Protocole RE2020 : Le contrôle visuel sur site comporte environ 60 points d’inspection obligatoires (Cerema, 2021).
- Étanchéité à l’air : Les fuites sur le réseau neuf ne doivent pas dépasser 12 % du débit foisonné (NF DTU 68.3) et 5 % avec des accessoires à joints de classe C.
- Débits préconisés : Prévoyez un soufflage de 20 m³/h par chambre et 40 m³/h dans le séjour (Cerema, 2021).
Pourquoi le contrôle d’une VMC double flux est-il indispensable ?
La vérification méthodique d’une VMC double flux garantit la qualité de l’air intérieur, préserve la structure du bâtiment contre l’humidité et maintient le rendement thermique théorique de l’échangeur. Selon le Cerema (2023), 70 % des installations de ventilation neuves en résidentiel comportaient des non-conformités avant la mise en place de la RE2020. Un dysfonctionnement sur le réseau d’extraction ou de soufflage entraîne un déséquilibre de pression, une surconsommation électrique et des nuisances acoustiques évitables.
Le contrôle réglementaire dans le cadre du Protocole Ventilation RE2020 repose sur environ 60 points de contrôle visuels obligatoires sur site, établis par le Cerema en 2021. Cette inspection rigoureuse couvre le caisson, le réseau de gaines rigides ou semi-rigides, les terminaux et les éléments de transfert d’air entre les pièces.
La check-list complète d’inspection de l’installation
Pour effectuer une recette technique dans les règles de l’art, voici les étapes de vérification à appliquer point par point sur le chantier.
1. Implantation des prises d’air et des rejets extérieurs
- Distance rejet/ouvrant : Conservez une distance minimale de 40 cm entre le rejet d’air extérieur et toute baie ouvrante ou grille d’aération (AFNOR / NF DTU 68.3, 2017).
- Séparation rejet/prise d’air : Respectez un écartement minimal de 8 m entre le rejet d’air vicié et la prise d’air neuf extérieure selon le Protocole RE2020 du Ministère de la Transition Écologique (2024), afin d’éviter tout réencrassement de l’air neuf.
- Grilles de protection : Vérifiez la présence de grilles anti-volatiles et anti-rongeurs sur l’ensemble des terminaux extérieurs.
2. Installation du caisson d’échangeur et accessibilité
- Trappe d’accès : Vérifiez la présence d’une trappe d’accès d’au moins 50 cm × 50 cm pour permettre l’entretien des filtres et du caisson (Cerema, 2021).
- Écoulement des condensats : Contrôlez la présence d’un siphon disconnecteur ou à bille, raccordé au réseau des eaux usées et rempli d’eau avant la mise en service.
- Isolation acoustique : Assurez-vous que le caisson repose sur des plots antivibratiles ou est suspendu par des silentblocs pour empêcher les transmissions solidiennes.
3. Réseau de gaines et étanchéité aéraulique
- Taux de fuite toléré : Le taux de fuite d’air maximal toléré sur un réseau de gaines neuf est de 12 % du débit foisonné selon la norme NF DTU 68.3. Ce seuil s’abaisse à 5 % pour un réseau neuf équipé d’accessoires à joints de classe C.
- Fixation mécanique : La longueur maximale autorisée des vis de fixation pénétrant dans les conduits de ventilation est de 13 mm (NF DTU 68.3) afin de ne pas perturber l’écoulement ni déchirer les parois internes.
- Isolation des gaines : Vérifiez que toutes les gaines passant en volume non chauffé disposent d’une isolation thermique continue d’au moins 25 à 50 mm pour empêcher la condensation.
4. Positionnement des bouches et transfert d’air intérieur
- Position des bouches : Implantez chaque bouche de ventilation à une distance minimale de 20 cm entre l’axe du conduit et l’angle du mur le plus proche (NF DTU 68.3).
- Détalonnage des portes : Prévoyez une hauteur de détalonnage minimale de 1 cm sous les portes intérieures des pièces principales et des sanitaires, et de 2 cm sous la porte de la cuisine si celle-ci est unique (NF DTU 68.3).
- Pression différentielle : Vérifiez que la différence de pression maximale de part et d’autre d’une porte intérieure fermée n’excède pas 5 Pa (NF DTU 68.3).
Équilibrage des débits et exigences acoustiques
L’équilibrage des débits de soufflage et d’extraction est l’étape décisive pour valider la conformité d’une VMC double flux. Un réseau mal équilibré génère une mise en surpression ou en dépression du bâtiment, ce qui dégrade l’efficacité de l’échangeur de chaleur.
Le Cerema préconise un débit d’air de soufflage de 20 m³/h par chambre et de 40 m³/h dans le séjour. Les débits d’extraction dans les pièces humides (cuisine, salle de bains, WC) doivent être ajustés conformément aux arrêtés réglementaires à l’aide d’un cône de mesure ou d’un balomètre à pression compensée.
| Point de contrôle | Valeur réglementaire ou cible | Référence normative / Source |
|---|---|---|
| Pression acoustique en pièce principale | 30 dB(A) max (débit minimal) | Arrêté du 30 juin 1999 |
| Pression acoustique en cuisine | 35 dB(A) max | Arrêté du 30 juin 1999 |
| Débit de soufflage séjour | 40 m³/h | Cerema (2021) |
| Débit de soufflage par chambre | 20 m³/h | Cerema (2021) |
| Distance minimale bouche / angle de mur | 20 cm | AFNOR / NF DTU 68.3 (2017) |
| Hauteur détalonnage porte standard | 1 cm min | AFNOR / NF DTU 68.3 (2017) |
Le niveau de pression acoustique maximal autorisé dans les pièces principales à débit minimal est de 30 dB(A), et de 35 dB(A) dans la cuisine, conformément à l’arrêté du 30 juin 1999 relatif aux caractéristiques acoustiques des bâtiments d’habitation. La présence de pièges à son (silencieux) en sortie de caisson est vivement recommandée si les mesures dépassent ces seuils.
Diagnostics de dysfonctionnements fréquents
Lors de la recette technique, certains symptômes indiquent immédiatement un défaut de pose ou de paramétrage :
- Sifflement au niveau des bouches : Indique une perte de charge trop élevée ou une fermeture excessive des registres. Vérifiez l’ouverture des réseaux et la propreté des filtres.
- Condensation dans les conduits : Résulte d’un défaut d’isolation thermique des gaines traversant un espace non chauffé (combles) ou d’un siphon de condensats non amorcé.
- Air insufflé froid en hiver : Signale un dysfonctionnement du bypass, un givrage de l’échangeur ou un déséquilibre majeur avec un débit d’extraction nettement inférieur au débit de soufflage.
Questions fréquentes sur le contrôle d’une VMC double flux

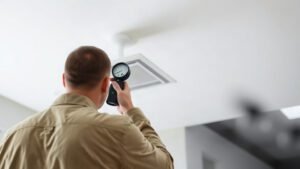

Comment mesurer le débit d’une bouche de VMC double flux ?
La mesure des débits s’effectue à l’aide d’un balomètre ou d’un anémomètre à hélice muni d’un cône de mesure adapté à la géométrie de la bouche. Les relevés sont comparés aux valeurs cibles (20 m³/h par chambre, 40 m³/h dans le séjour) pour équilibrer le réseau.
Quelle est la distance minimale entre l’entrée d’air neuf et la sortie d’air vicié ?
Selon le Protocole RE2020 révisé par le Ministère de la Transition Écologique et le Cerema (2024), une distance minimale de 8 mètres doit séparer le rejet d’air vicié de la prise d’air neuf extérieure afin d’éviter tout recyclage d’air pollué dans le bâtiment.
Pourquoi faut-il détalonner les portes avec une VMC double flux ?
Le détalonnage d’au moins 1 cm sous les portes intérieures assure la circulation continue de l’air entre les pièces de soufflage (chambres, séjour) et les pièces d’extraction (cuisine, salle de bains). Il garantit que la différence de pression sous porte fermée ne dépasse pas 5 Pa.
